熱交換器用フィン HE

薄板金属をプレス加工にて作製した、伝熱フィン。上下面の平坦度が良く、後工程(接合や組立)での生産性向上、性能の安定化が期待できます。
お問い合わせ・お見積もりはこちら
その他 各種フィン<br /> 熱交換器用フィン HE

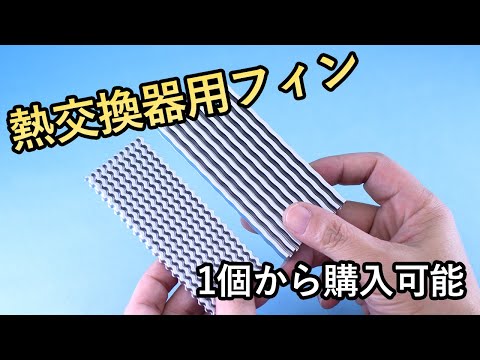

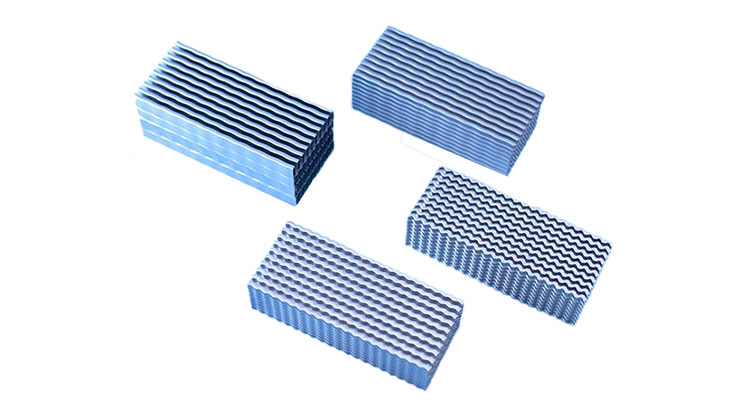

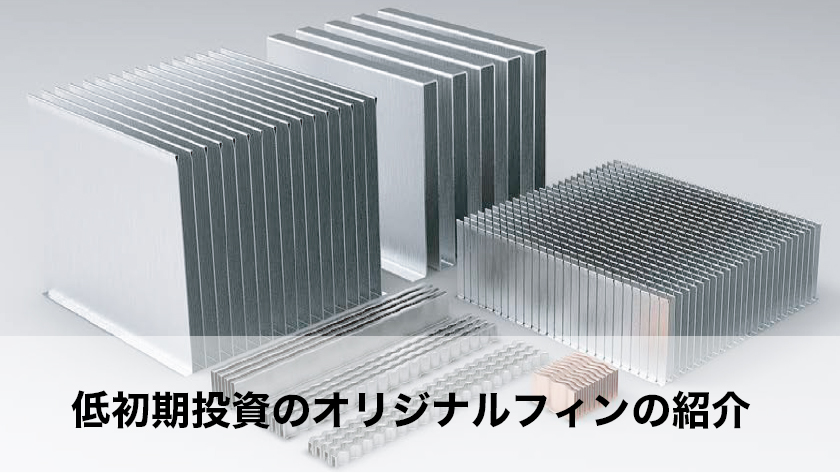

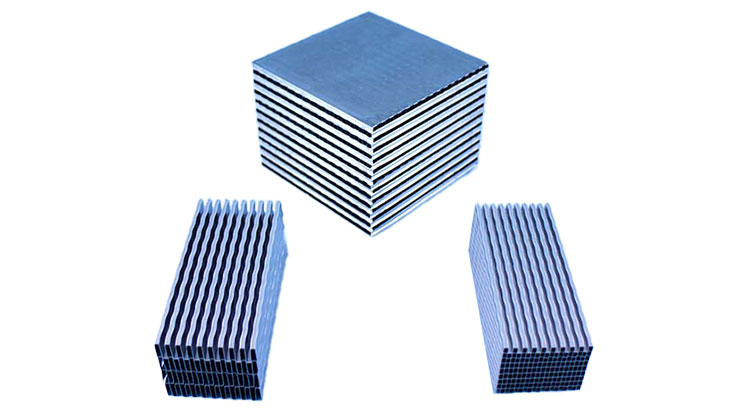

小ロット熱交換器用、高精度薄板金属伝熱フィン

「熱交換器用フィン HE」は薄板金属をプレス加工にて作製した、伝熱フィンです。プレス加工フィンの特徴として、フィン高さのばらつきが小さく、上下面の平坦度が良いため、後工程(接合や組立)での生産性、生産効率の向上、性能の安定化が期待できます。

熱交換器の伝熱フィンと言えば、専用設備で熱交換器ごとに作製することが多いですが、小ロット市場のお客様にも高性能なウェービングフィンを活用して頂くために、3種のウェーブ形状をベースにフィン高さを1mm単位、基本サイズは流路長さ100mmで20フィンとしてスタンダード化しました。こちらについては無償サンプルも提供しておりますので、手に取ってお確かめ下さい。

また、これまでのスタンダード商品とは違い、フィン枚数は選択して購入する事が可能となりました。HP上で概算見積を確認頂く事も可能です。
スタンダード商品以外の形状寸法については、カスタマイズ案件として、弊社で専用金型を作製し、対応させて頂きます。生産数量の少ない場合の工法、大量生産の工法、流路長さ最大600mmの大型フィンなどの工法も保有していますので、ご相談下さい。

小ロット熱交換器用、高精度薄板金属伝熱フィン
  • 小ロット熱交換器用、高精度薄板金属伝熱フィン

    高精度

    プレス加工にて1フィン毎に加工します。通常のプレス加工同様、プレス加工圧力で加工するため、フィン高さの精度が高く、上下面の平坦度も高い特徴があります。高精度な形状はろう付けなどの後工程で歩留まり率向上に繋がります。また、接合品質が安定するため、製品性能の安定化などのメリットがあります。

  • 小ロット熱交換器用、高精度薄板金属伝熱フィン

    豊富なラインナップ

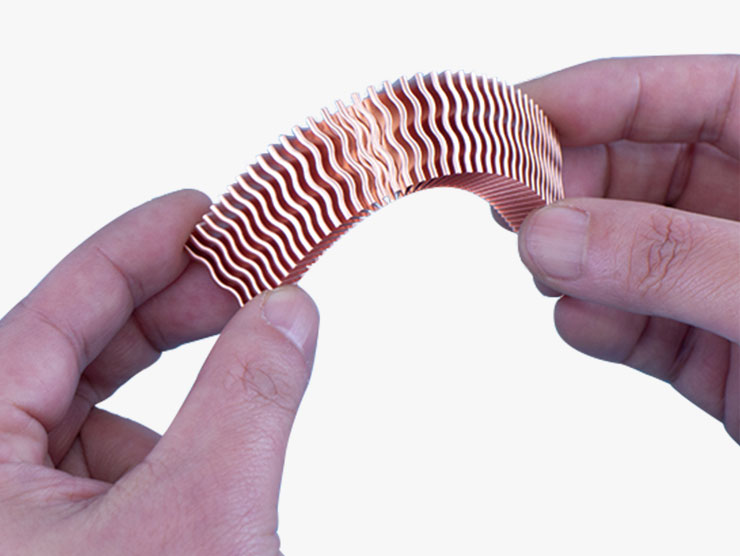

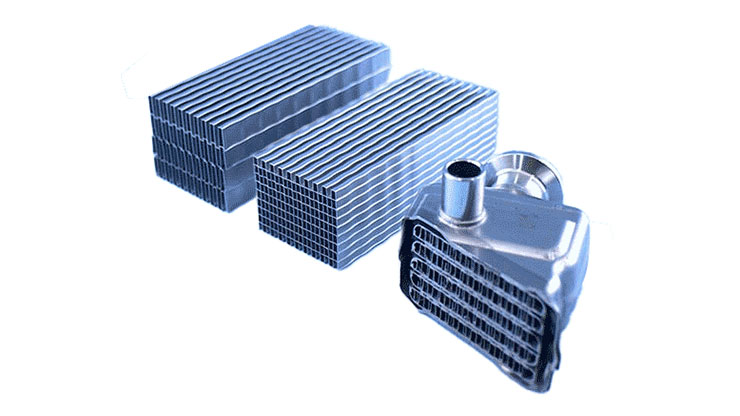

    熱交換器用伝熱フィンとしては、コルゲート・ウェーブ・オフセット・ルーバーなど、様々な形状とメリット・デメリットがありますが、弊社ではウェーブ形状の曲率やピッチを変える事で、小ロット生産に適した工法と性能の両立を実現しています。また、熱交換器使用時に調整が必要になりやすいフィン高さについては1mm毎にラインナップしています。

  • 小ロット熱交換器用、高精度薄板金属伝熱フィン

    カスタマイズ対応

    コルゲート、ウェーブ、オフセットを中心に様々な形状に対応。 材質もステンレス以外に各種材質に対応いたします。板厚は0.1~0.3mmを中心に0.05mm~2mmなどの加工実績。数個だけから月10万個など、数量に合わせた工法を保有しております。

カスタマイズ見積可能

詳しくはこちら

製品仕様

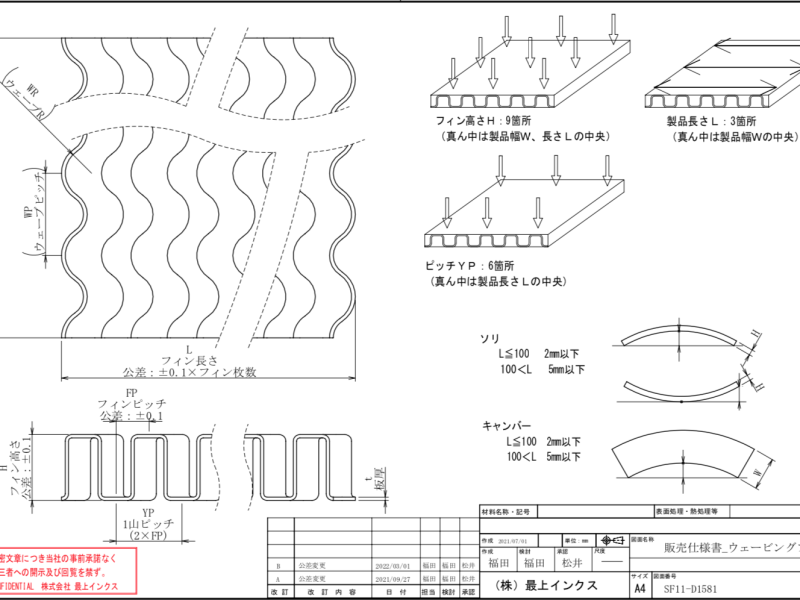

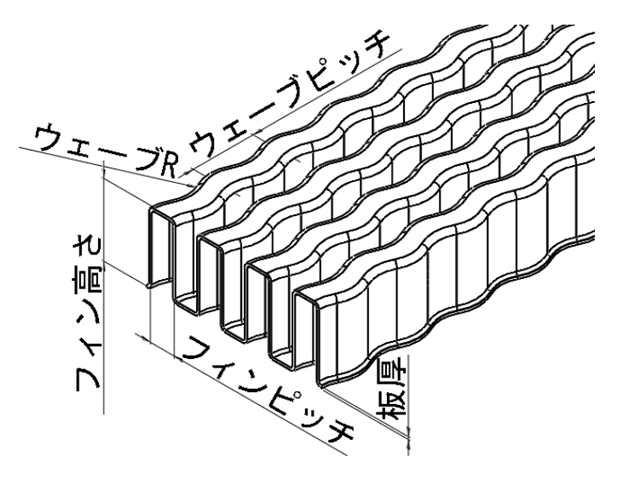

その他 各種フィン 熱交換器用フィン HE製品仕様画像
製品仕様画像1
製品仕様画像2
材質SUS304
フィン板厚0.2mm
フィン高さ2〜10mm
フィンピッチ2mm
フィン巾100mm
フィン長さ39mm、または自由選択
ウェーブRR1.6、R2.8、R20
ウェーブピッチ5、10
山数10
フィン枚数20枚
重量15.3g〜50.8g
製品紹介のダウンロード

適用事例

  • 産業用熱交換器の高性能化

    フィンを採用し、伝熱効率を強化。高耐久設計で長期稼働を支え、エネルギーコストを削減。

  • 水冷ヒートシンクの冷却性能強化

    水冷ヒートシンクにウェーブフィンを組み込み、冷却性能を強化。高発熱機器の安定稼働を支え、省スペース設計を実現。

  • 強制空冷ヒートシンクの効率化

    強制空冷ヒートシンクにウェーブフィンを採用し、空気流路を最適化。冷却効率を高め、軽量化と静音性を両立。

参考記事

各種資料

製品ラインナップ

※表が見切れている場合は左右にスクロールしてください

図番 材質 板厚 フィン
ピッチ 		フィン
高さ 		フィン
巾 		フィン
長さ 		ウェーブR ウェーブ
ピッチ 		フィン
枚数 		山数 重さ 価格 巻付け
参考図 		PDF
図面
HE-S-0.2-2-2-1.6-5-100-20 SUS304 0.2 2 2 100 39 1.6 5 20 10 15.4 6,060 表示
HE-S-0.2-2-3-1.6-5-100-20 SUS304 0.2 2 3 100 39 1.6 5 20 10 19.8 6,080 表示
HE-S-0.2-2-4-1.6-5-100-20 SUS304 0.2 2 4 100 39 1.6 5 20 10 24.3 6,090 表示
HE-S-0.2-2-2-2.8-5-100-20 SUS304 0.2 2 2 100 39 2.8 5 20 10 15.4 6,060 表示
HE-S-0.2-2-3-2.8-5-100-20 SUS304 0.2 2 3 100 39 2.8 5 20 10 19.8 6,080 表示
HE-S-0.2-2-4-2.8-5-100-20 SUS304 0.2 2 4 100 39 2.8 5 20 10 24.3 6,090 表示
HE-S-0.2-2-5-2.8-5-100-20 SUS304 0.2 2 5 100 39 2.8 5 20 10 28.7 6,110 表示
HE-S-0.2-2-6-2.8-5-100-20 SUS304 0.2 2 6 100 39 2.8 5 20 10 33.1 6,120 表示
HE-S-0.2-2-2-20-10-100-20 SUS304 0.2 2 2 100 39 20 10 20 10 15.4 6,060 表示
HE-S-0.2-2-3-20-10-100-20 SUS304 0.2 2 3 100 39 20 10 20 10 19.8 6,080 表示
HE-S-0.2-2-4-20-10-100-20 SUS304 0.2 2 4 100 39 20 10 20 10 24.3 6,090 表示
HE-S-0.2-2-5-20-10-100-20 SUS304 0.2 2 5 100 39 20 10 20 10 28.7 6,110 表示
HE-S-0.2-2-6-20-10-100-20 SUS304 0.2 2 6 100 39 20 10 20 10 33.1 6,120 表示
HE-S-0.2-2-7-20-10-100-20 SUS304 0.2 2 7 100 39 20 10 20 10 37.6 6,140 表示
HE-S-0.2-2-8-20-10-100-20 SUS304 0.2 2 8 100 39 20 10 20 10 42 6,150 表示
HE-S-0.2-2-9-20-10-100-20 SUS304 0.2 2 9 100 39 20 10 20 10 46.5 6,170 表示
HE-S-0.2-2-10-20-10-100-20 SUS304 0.2 2 10 100 39 20 10 20 10 50.9 6,180 表示
