狭所でもしっかり密着、中低温域の配管に最適なスマート固定モデル

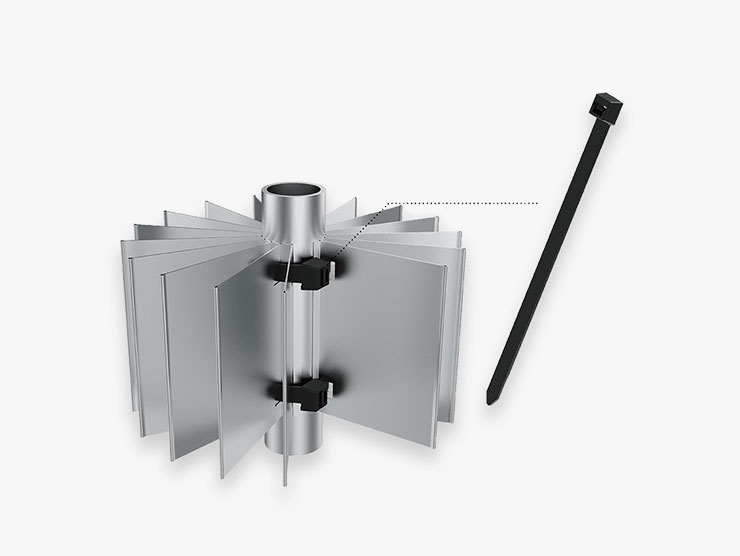

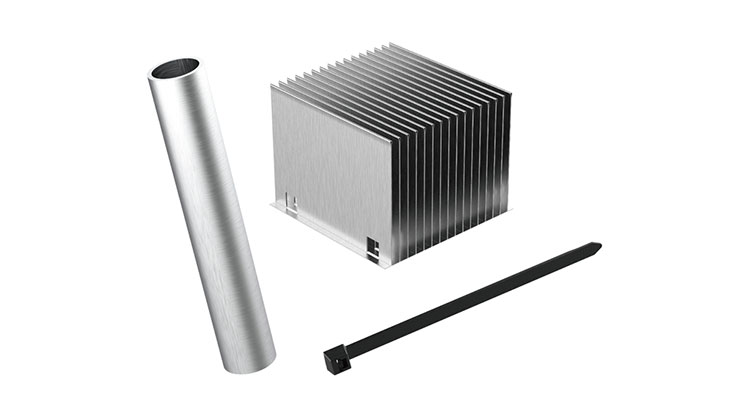

「OPFF-K」は、パイプに巻き付けたフィンを結束バンドで締め上げて固定する放熱フィンです。
金具構造を持つ「OPFF-set」やクリップパーツが突出する「OPFF-C」と比較して、「固定具自体の厚みや凹凸が極めて少なく、配管周りの狭いスペースに干渉しにくい」という独自のメリットを持っています。
付属する結束バンドの耐熱温度が105℃までとなっているため、主に温水配管や排熱ラインなどの中低温域（100℃以下）の設備に最適化されているのが特徴です。
施工はバンドを引くだけと非常にシンプルながら、配管の全周を均一に締め付けられるため、「OPFF-C」以上の高い密着性を確保できます。
対応サイズは6A〜150A、長さ10〜160mmとコンパクトな配管に特化しており、複雑に入り組んだ狭いスペースにおいて、コストを抑えつつ最も手軽に確実な放熱効果を得たい場合にベストな選択肢となります。
-
高性能
配管の熱交換性能はパイプ外側がボトルネックになっている事が多いので、フィンを取り付け、熱交換面積を拡大することで、放熱性能が向上します。社内実験でも温度低下量20%アップ（配管内気体、配管外自然空冷、フィン1個取付）などの結果もでています。社内実験や解析事例は随時更新しています。
-

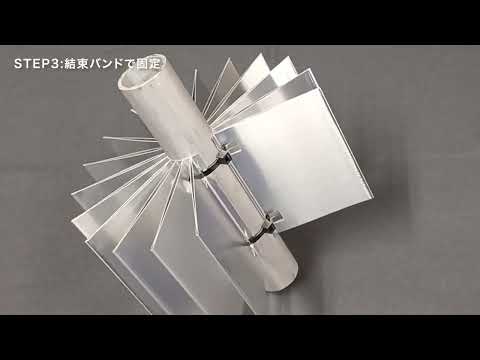

結束バンドで後付け
フィンに結束バンドを通して配管へ固定するため、短時間・簡単に設置いただけます。結束バンドを切断することで取り外しが可能です（バンドの再利用は不可）。
-
軽量
弊社フィンは、板厚0.3といった非常に薄い金属材料を折り曲げて作製しています。フィン部分は板厚の2倍、底部分は板厚と無駄の無い形状となっており、非常に軽量です。配管に後付けで巻き付けても、配管を支える支柱が必要になるなどの問題はほぼ発生しません。
製品仕様

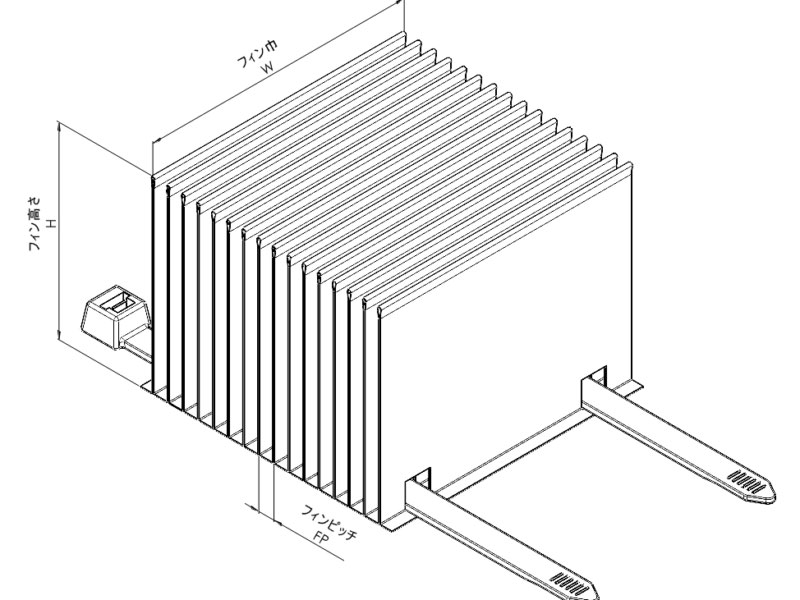

| 商品図番 | OPFF-K-[材質記号]-[配管外径] |
| 材質 | (材質記号) A：アルミ(A1050) |
| フィン板厚 | 0.3mm |
| 配管外径（A呼称） | 6A〜150A |
| 配管外径（mm呼称） | 10mm～160mm |
| フィン高さ | 75mm |
| フィンピッチ | 6mm |
| フィン巾 | 100mm |
| 備考 | 同梱部品：ヘラマンタイトン社製ガルバロック |
適用事例
-
配管からの放熱で熱交換器不要
天然ガス温度を85℃→70℃を目標に屋内外の配管にあと付け。熱交換器不要となり、投資コストを大幅に削減。自然空冷での冷却のため、ランニングコストも減少。
-
ブロア+放熱でコストダウン
ブロアから排出される圧縮エアを冷却するため、屋内の配管にあと付け。供給先の耐熱温度以下に下げることで、後工程の塩ビ管、設備のコストダウン、寿命向上を実現。
-
冷却塔負荷削減で省エネ
製造工程で冷却水として使用した高温冷却水配管にあと付け。高温冷却水の温度を下げることで、後工程の冷却塔の負荷を低減し、省エネを実現。
参考記事
巻冷 OPFF-K 製品ラインナップ
※表が見切れている場合は左右にスクロールしてください
※記載価格は、50個以上ご購入いただいた場合の1個あたりの単価です。
| 図番 | 材質 | 板厚 |
フィン ピッチ |
フィン 高さ |
フィン 巾 |
フィン 長さ |
フィン 枚数 |
巻き付け時 フィン枚数 |
配管外径 (A) |
配管外径 (mm) |
セット内容 | 価格 |
巻付け 参考図 |
PDF 図面 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OPFF-K-A-6A | A1050 | 0.3 | 6 | 75 | 100 | 28 | 4 | 4 | 6 | 同梱部品：ヘラマンタイトン社製ガルバロック | 4,420 |
表示
|
||
| OPFF-K-A-8A | A1050 | 0.3 | 6 | 75 | 100 | 40 | 6 | 6 | 8 | 同梱部品：ヘラマンタイトン社製ガルバロック | 4,650 |
表示
|
||
| OPFF-K-A-10A | A1050 | 0.3 | 6 | 75 | 100 | 46 | 7 | 7 | 10 | 同梱部品：ヘラマンタイトン社製ガルバロック | 4,830 |
表示
|
||
| OPFF-K-A-15A | A1050 | 0.3 | 6 | 75 | 100 | 64 | 10 | 10 | 15 | 同梱部品：ヘラマンタイトン社製ガルバロック | 5,220 |
表示
|
||
| OPFF-K-A-20A | A1050 | 0.3 | 6 | 75 | 100 | 82 | 13 | 13 | 20 | 同梱部品：ヘラマンタイトン社製ガルバロック | 5,380 |
表示
|
||
| OPFF-K-A-25A | A1050 | 0.3 | 6 | 75 | 100 | 100 | 16 | 16 | 25 | 同梱部品：ヘラマンタイトン社製ガルバロック | 5,710 |
表示
|
||
| OPFF-K-A-32A | A1050 | 0.3 | 6 | 75 | 100 | 130 | 21 | 21 | 32 | 同梱部品：ヘラマンタイトン社製ガルバロック | 6,320 |
表示
|
||
| OPFF-K-A-40A | A1050 | 0.3 | 6 | 75 | 100 | 148 | 24 | 24 | 40 | 同梱部品：ヘラマンタイトン社製ガルバロック | 6,620 |
表示
|
||
| OPFF-K-A-50A | A1050 | 0.3 | 6 | 75 | 100 | 184 | 30 | 30 | 50 | 同梱部品：ヘラマンタイトン社製ガルバロック | 7,330 |
表示
|
||
| OPFF-K-A-65A | A1050 | 0.3 | 6 | 75 | 100 | 232 | 38 | 38 | 65 | 同梱部品：ヘラマンタイトン社製ガルバロック | 8,100 |
表示
|
||
| OPFF-K-A-80A | A1050 | 0.3 | 6 | 75 | 100 | 274 | 45 | 45 | 80 | 同梱部品：ヘラマンタイトン社製ガルバロック | 9,270 |
表示
|
||
| OPFF-K-A-90A | A1050 | 0.3 | 6 | 75 | 100 | 310 | 51 | 51 | 90 | 同梱部品：ヘラマンタイトン社製ガルバロック | 9,680 |
表示
|
||
| OPFF-K-A-100A | A1050 | 0.3 | 6 | 75 | 100 | 352 | 58 | 58 | 100 | 同梱部品：ヘラマンタイトン社製ガルバロック | 10,390 |
表示
|
||
| OPFF-K-A-125A | A1050 | 0.3 | 6 | 75 | 100 | 430 | 71 | 71 | 125 | 同梱部品：ヘラマンタイトン社製ガルバロック | 11,610 |
表示
|
||
| OPFF-K-A-150A | A1050 | 0.3 | 6 | 75 | 100 | 508 | 84 | 84 | 150 | 同梱部品：ヘラマンタイトン社製ガルバロック | 12,730 |
表示
|
||
| OPFF-K-A-10mm | A1050 | 0.3 | 6 | 75 | 100 | 28 | 4 | 4 | 10 | 同梱部品：ヘラマンタイトン社製ガルバロック | 4,420 |
表示
|
||
| OPFF-K-A-12mm | A1050 | 0.3 | 6 | 75 | 100 | 34 | 5 | 5 | 12 | 同梱部品：ヘラマンタイトン社製ガルバロック | 4,600 |
表示
|
||
| OPFF-K-A-14mm | A1050 | 0.3 | 6 | 75 | 100 | 40 | 6 | 6 | 14 | 同梱部品：ヘラマンタイトン社製ガルバロック | 4,650 |
表示
|
||
| OPFF-K-A-15mm | A1050 | 0.3 | 6 | 75 | 100 | 40 | 6 | 6 | 15 | 同梱部品：ヘラマンタイトン社製ガルバロック | 4,650 |
表示
|
||
| OPFF-K-A-16mm | A1050 | 0.3 | 6 | 75 | 100 | 46 | 7 | 7 | 16 | 同梱部品：ヘラマンタイトン社製ガルバロック | 4,830 |
表示
|
||
| OPFF-K-A-20mm | A1050 | 0.3 | 6 | 75 | 100 | 58 | 9 | 9 | 20 | 同梱部品：ヘラマンタイトン社製ガルバロック | 5,040 |
表示
|
||
| OPFF-K-A-30mm | A1050 | 0.3 | 6 | 75 | 100 | 88 | 14 | 14 | 30 | 同梱部品：ヘラマンタイトン社製ガルバロック | 5,540 |
表示
|
||
| OPFF-K-A-35mm | A1050 | 0.3 | 6 | 75 | 100 | 106 | 17 | 17 | 35 | 同梱部品：ヘラマンタイトン社製ガルバロック | 5,860 |
表示
|
||
| OPFF-K-A-40mm | A1050 | 0.3 | 6 | 75 | 100 | 118 | 19 | 19 | 40 | 同梱部品：ヘラマンタイトン社製ガルバロック | 6,170 |
表示
|
||
| OPFF-K-A-45mm | A1050 | 0.3 | 6 | 75 | 100 | 136 | 22 | 22 | 45 | 同梱部品：ヘラマンタイトン社製ガルバロック | 6,480 |
表示
|
||
| OPFF-K-A-60mm | A1050 | 0.3 | 6 | 75 | 100 | 184 | 30 | 30 | 60 | 同梱部品：ヘラマンタイトン社製ガルバロック | 7,160 |
表示
|
||
| OPFF-K-A-70mm | A1050 | 0.3 | 6 | 75 | 100 | 214 | 35 | 35 | 70 | 同梱部品：ヘラマンタイトン社製ガルバロック | 7,690 |
表示
|
||
| OPFF-K-A-80mm | A1050 | 0.3 | 6 | 75 | 100 | 244 | 40 | 40 | 80 | 同梱部品：ヘラマンタイトン社製ガルバロック | 8,190 |
表示
|
||
| OPFF-K-A-90mm | A1050 | 0.3 | 6 | 75 | 100 | 274 | 45 | 45 | 90 | 同梱部品：ヘラマンタイトン社製ガルバロック | 9,270 |
表示
|
||
| OPFF-K-A-100mm | A1050 | 0.3 | 6 | 75 | 100 | 304 | 50 | 50 | 100 | 同梱部品：ヘラマンタイトン社製ガルバロック | 9,750 |
表示
|
||
| OPFF-K-A-120mm | A1050 | 0.3 | 6 | 75 | 100 | 370 | 61 | 61 | 120 | 同梱部品：ヘラマンタイトン社製ガルバロック | 10,790 |
表示
|
||
| OPFF-K-A-140mm | A1050 | 0.3 | 6 | 75 | 100 | 430 | 71 | 71 | 140 | 同梱部品：ヘラマンタイトン社製ガルバロック | 11,610 |
表示
|
||
| OPFF-K-A-150mm | A1050 | 0.3 | 6 | 75 | 100 | 460 | 76 | 76 | 150 | 同梱部品：ヘラマンタイトン社製ガルバロック | 12,000 |
表示
|
||
| OPFF-K-A-160mm | A1050 | 0.3 | 6 | 75 | 100 | 490 | 81 | 81 | 160 | 同梱部品：ヘラマンタイトン社製ガルバロック | 12,370 |
表示
|
よくあるご質問
-
Q. 小ロットの発注でも対応してもらえますか？
A.
勿論対応可能です。
-
Q. 見積もりをお願いする場合、どのようにすればよいでしょうか？
A.
お問い合わせフォームよりお見積もり依頼をお願いします。
-
Q. 実際に取り付け対応も実施可能でしょうか？
A.
条件が合えば取り付け作業も行います。
-
Q. 大よその価格が知りたいのですが
A.
製品の各ページに価格も掲載しております。数量が多い場合は別途お問い合わせ下さい
