スリットフィン SL

配管に、曲面に、好きな方向に。縦にも横にも自由自在。
レキシブルさを追求した高性能後付けフィン

SLシリーズは、配管に、曲面に、好きな方向に。縦にも横にも自由自在。フレキシブルさを追求した高性能後付けフィンです。OPFFのフィン部分にスリット加工を追加することで、OPFFには巻き付けられなかった方向にも巻き付け可能な形状になっています。既存設備や工場・プラント様々な箇所に取り付けられるので、効果の確認検証が簡単です。配管外側の熱交換面積が増加することで熱交換性能が向上します。取り外し可能ですので、必要な時期にだけ取り付ける事もできます。必要無ければ取り外せますので、まずは気軽に後付けで巻いてみてください。
局面に貼り付け可能なのは、薄板金属を折り曲げて作製しているためです。薄板金属のフレキシブル、軽量、高強度という特徴をそのまま活かしています。非常に軽量であるため、配管取付時の負荷も小さくなります。
問合せの多い形状を中心にラインナップしていますが、SLシリーズは加工範囲内であれば、カスタマイズでも金型などの初期投資を必要としない生産体制を構築していますので、配管径違いや、フィンの高さ違い、材質違いなども、気軽にご相談ください。

特徴

  • 01 後付け

    薄板金属を折り曲げ、様々な寸法のフィンを作製可能としたことで、多種多様な配管に合わせてフィンの設計が可能となり、既存設備の配管への後付け、巻き付けが容易です。専用の固定金具も準備していますので、環境に合わせて固定方法も選択が可能です。

  • 02 軽量

    弊社フィンは、非常に薄い金属材料を折り曲げて作製しています。フィン部分は板厚の2倍、底部分は板厚と無駄の無い形状となっており、非常に軽量です。配管に後付けで巻き付けても、配管を支える支柱が必要になるなどの問題はほぼ発生しません。

  • 03 高性能

    フィンを取り付け、熱交換面積を拡大することで、放熱性能が向上します。また、設置方向が縦でも横でも、フィンを性能が良くなる方向で巻き付けが可能です。社内実験や解析事例は随時更新していますので、最新情報は弊社HPを確認下さい。

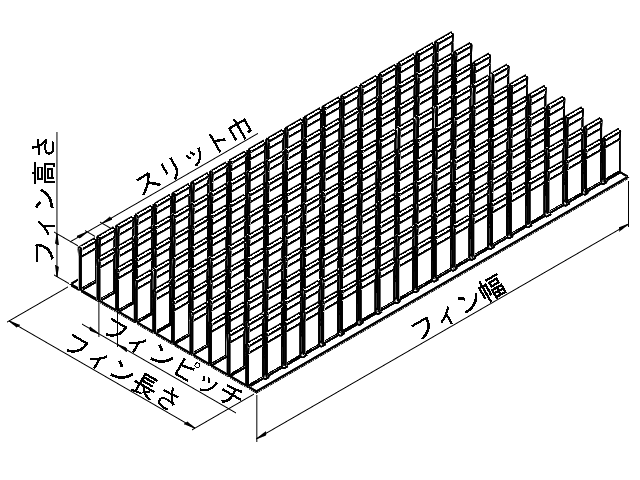

製品仕様

商品図番 SL-[材質]-[板厚]-[フィンピッチ]-[フィン高さ]-[フィン巾]-[フィン長さ]
材質 (材質記号) A:アルミ(A1050)
フィン板厚 0.2mm
スリット幅 3.5mm
フィン高さ 5〜30mm
フィンピッチ 4mm,6mm
フィン巾 106mm
フィン長さ 102mm、106mm
製品全長(未使用) 102mm、104mm
フィン枚数 17枚、25枚
