精密冷却が求められるペルチェ素子市場の「放熱の盲点」

ペルチェ素子冷却システムの性能を左右する放熱側最適化の重要性

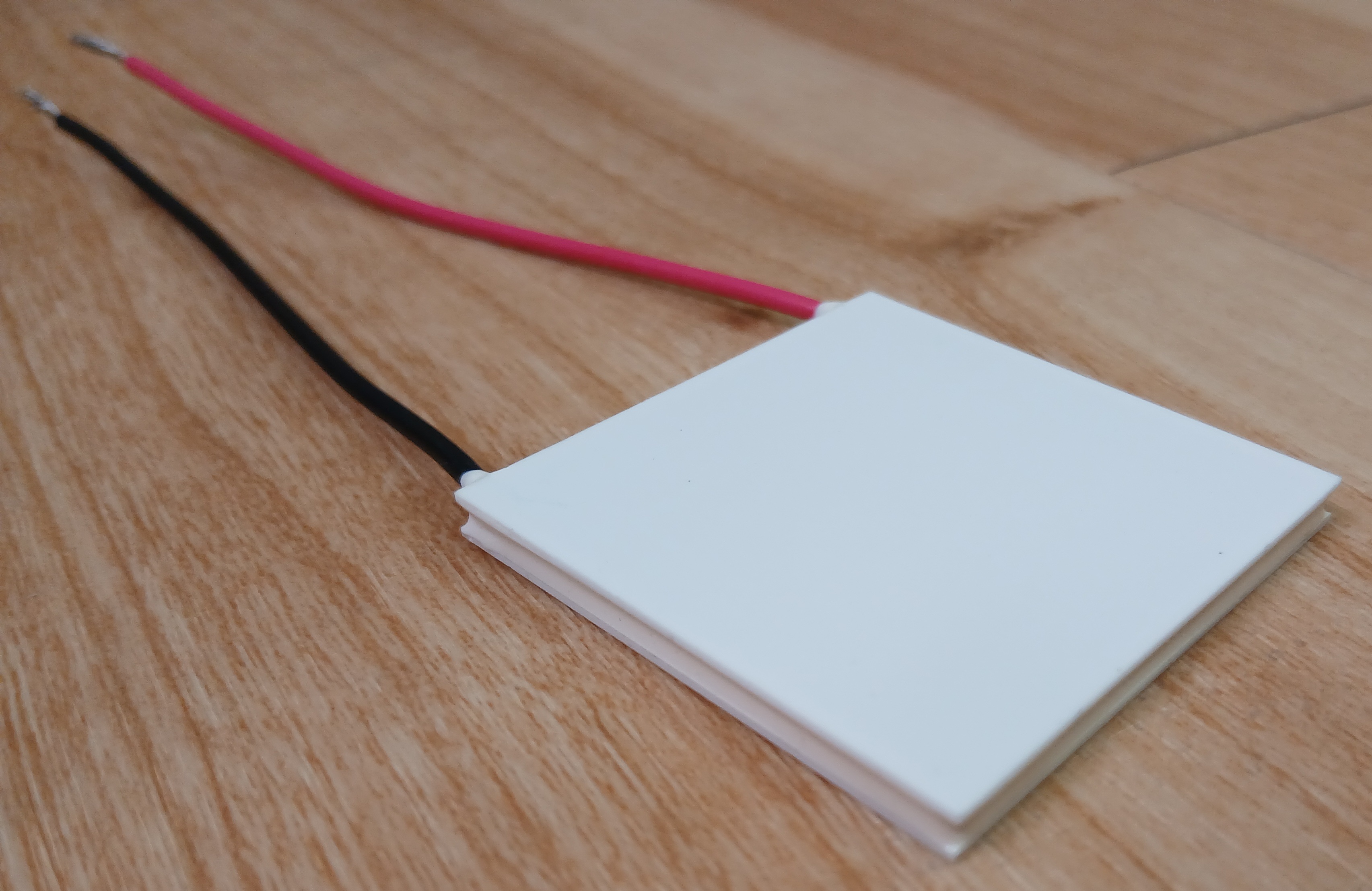

ペルチェ素子は、半導体の熱電効果を利用して冷却を行う高精度な冷却技術として、医療機器、分析装置、光学機器、電子機器冷却など多くの用途で活用されています。特にコンパクトかつ静音性が求められる場面では、ペルチェはファンに代わる革新的な冷却手段として重宝されています。しかしながら、冷却した分だけ“裏側に熱が発生する”という原理的な制約から、発生熱をいかに効率的に外部へ排出するかが性能と寿命を左右するカギとなっています。冷却能力を最大限に活かすには、放熱側の最適化が不可欠です。

放熱不良による性能劣化と、現場の課題

ペルチェモジュールは、冷却面と加熱面の熱移動バランスによって成り立っていますが、放熱側の熱が滞留すると冷却側の温度が下がらず、冷却効率の低下や素子の過熱・破損につながる危険性があります。特に多段構成や連続稼働を伴う産業用装置では、排熱不足が信頼性や精度を損なう要因になります。冷却ファンの併用やヒートシンク追加といった手段は一般的ですが、筐体内スペースの制約や騒音、振動、粉塵などの影響を考慮すると適用が難しい場合も少なくありません。そこで注目されているのが、配管経路での熱分散と放熱補助による根本的な温度制御です。

ペルチェ機器の放熱補助に適した3種のフィン技術

最上インクスのフィン技術は、従来のヒートシンクや冷却ファンに代わる省スペース型・静音型の放熱ソリューションとして、ペルチェ装置周辺の冷却改善に有効です。
「パイプ・配管　外側巻き付けフィン」
冷却水や冷媒が流れる配管の外周に巻き付けることで、管外からの自然対流・輻射による放熱を補助します。既存設備にも施工可能で、密閉筐体内や設備背面での放熱に最適。静音性を重視する医療・分析分野に向いています。
「パイプ・配管・流路　内側挿入フィン」
配管内に取り付けることで、冷媒と管壁の熱伝達を促進。流速を妨げずに熱交換効率を上げる設計で、小口径の冷却回路や装置内部のミニチュア配管に適用可能です。加熱・冷却の繰り返しが多いサイクル制御装置において効果を発揮します。
「スタンダードフォールディングフィン」
外部冷却ラインや装置外壁の放熱補助として使える高性能フィン。耐食性・耐熱性に優れ、クリーンルーム対応設備や半導体製造工程にも導入実績があります。空調負荷の軽減にも貢献します。

精密冷却＋静音＋省スペース＝フィンの価値

特に省エネと静音が求められる分析装置や医療用冷却装置では、ファンレス構造が求められる場面が増えています。最上インクスのフィンを導入したある半導体検査装置では、冷却性能が15％向上し、ファンの回転数を約40％削減。これにより装置内部の静音性が確保され、冷却ファンの寿命も延長しました。また、ペルチェ素子の加熱側温度が安定したことで、冷却面の温度精度が±0.2℃から±0.1℃へと改善された事例も報告されています。これは、熱設計の最適化が冷却性能そのものを引き上げる好例と言えるでしょう。

放熱は「装置の基礎体温管理」である

冷却性能を支えるのは冷却そのものだけでなく、どれだけ効率よく熱を逃がせるか＝“基礎体温”を適正に保てるかという視点です。ペルチェ装置が持つポテンシャルを最大限に引き出すためには、システム全体での放熱設計と部材選定が欠かせません。最上インクスのフィン群は、既設装置への後付け、省スペースへの対応、騒音フリーな自然放熱など、多様な課題に応える柔軟性を備えています。冷却という制御技術の裏側に、“放熱という設計”を取り入れることが、次世代冷却システムの鍵になるのです。
